Lär dig mer om Motorvibratorer
jul
Vill du lära dig mer om motorvibratorer? I denna guide ger vi en översikt över OLI:s elektriska motovibratorer och deras många användningsområden.
Vad är en Motorvibrator?
En motorvibrator är en enhet som används för att generera vibrationer med hjälp av en elektrisk motor. Den består vanligtvis av en elmotor som är inrymd i ett robust hölje, med excentriska vikter monterade på båda axeländarna. När motorn är igång, skapar de excentriska vikterna en obalans som genererar vibrationer när de roterar. Dessa vibrationer kan användas för att olika ändamål, såsom att flytta, komprimera, eller blanda material i industriella processer.
Motorvibratorer är vanligt förekommande inom områden som bygg- och anläggningsbranschen, gruvdrift, livsmedelsindustrin och många andra industriella tillämpningar. De är effektiva verktyg för att förbättra effektiviteten och produktiviteten i olika typer av processer och applikationer.

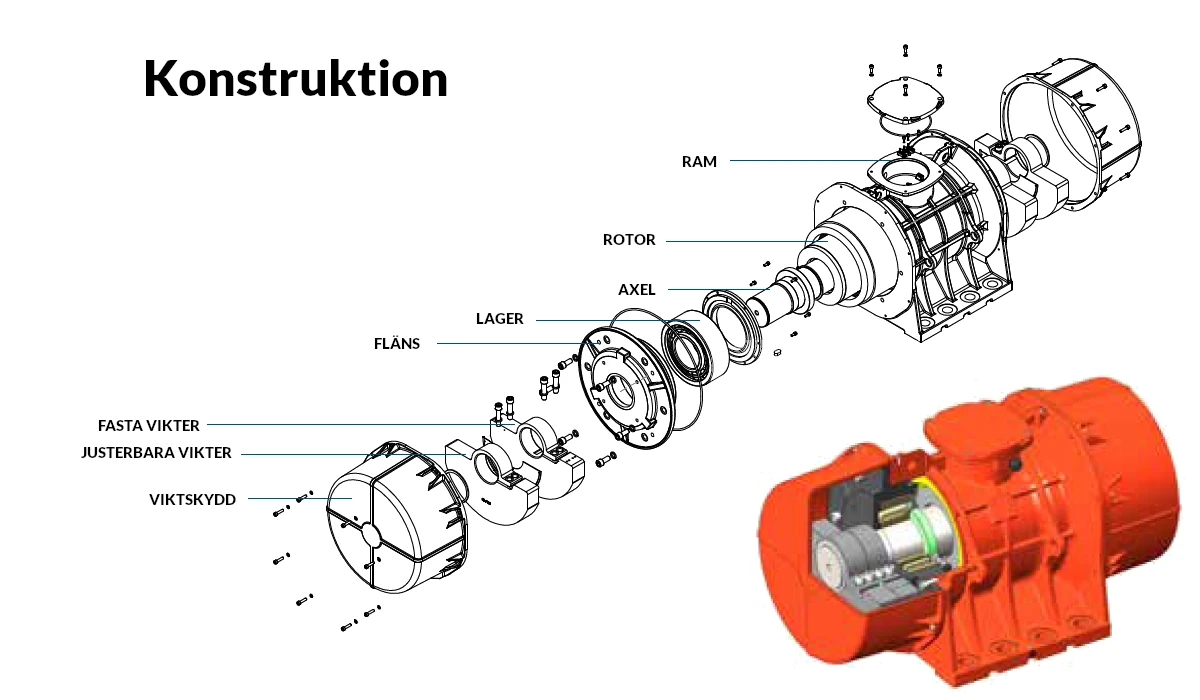

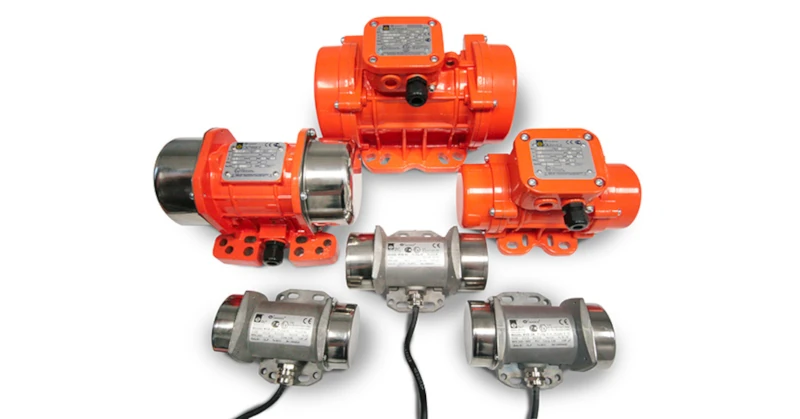

Varför vi väljer Oli Motorvibratorer
OLI:s elektriska motovibratorer är kraftfulla enheter som kan leverera en centrifugalkraft på upp till 26 000 kg och erbjuder flera spänningsalternativ. Deras omfattande sortiment täcker olika fält och industriella sektorer över hela världen, från livsmedelsindustrin till gruvdrift, gjuteri, återvinning och mer.
Dessa motovibratorer är designade och tillverkade med den senaste teknologin och högkvalitativa material och komponenter. Med FMEA-designade motorhus, lagerflänsar och axlar tillverkade av aluminiumlegeringar, gjutjärn och stål, är de konstruerade för att klara av tunga applikationer och säkerställa pålitlig drift under alla förhållanden.
OLI:s motovibratorer är inte bara robusta utan också pålitliga och hållbara. Vakuumimpregnerade lindningar och isoleringsmaterial av klass F ökar deras tillförlitlighet och hållbarhet. Dessutom erbjuder de högkvalitativa lager och ett effektivt fettretentionssystem för långvarig prestanda och minimalt ljud.

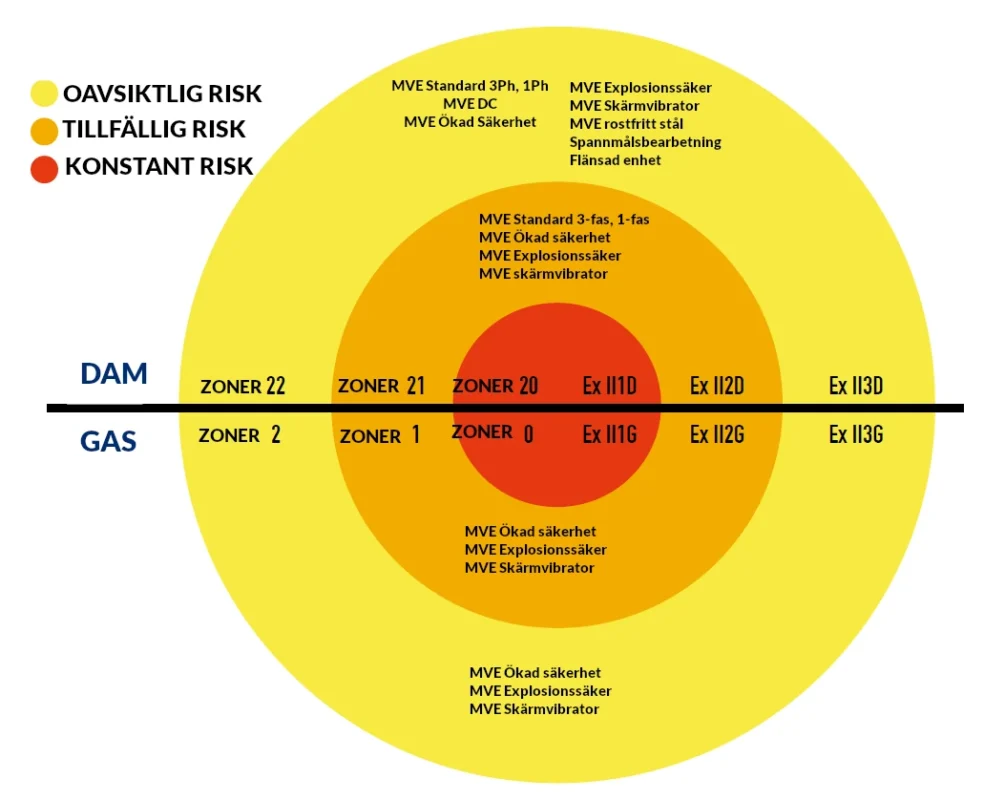

Vad är ATEX-zoner?
Standard Specifikationer
| PRODUKTSORTIMENT | ||||||
| Specifikation | Standard | Ökad Säkerhet | Explosionssäker | Malning, spannmålsbearbetning | Skärmvibrator | Rostfritt stål |
| Strömförsörjning | Trefas från 24V till 690V. 50Hz eller 60Hz. Enfas 110V 60Hz och 220V 50Hz. Trefasmotorer är designade för inverterapplikation. |
Trefas från 230V till 500V. 50Hz eller 60Hz. Alla motorer är designad för inverter applikation från 20Hz till nominell frekvens. |
Trefas från 220V till 575V. 50Hz eller 60Hz. Alla motorer är konstruerade för inverter applikation från 20Hz till nominell frekvens. |
Trefas från 220V till 575V. 50Hz eller 60Hz. Alla motorer är konstruerade för inverter applikation från 20Hz till nominell frekvens. |
||
| Tidsklassificering | Kontinuerlig drift (S1). | |||||
| Skyddsstruktur | Mekaniskt skydd IP66 enligt IEC 60529. | |||||
| Kullager | Kullager från storlek MICRO till 50. Rulllager från storlek 60 till 110. |
Kullager från storlek 10 till 50. Rulllager från storlek 60 till 90. |
Rulllager. | Kullager från storlek 10 till 50* Rulllager för storlek 60. |
||
| Beläggningsfärg | Polyester pulverlackering. Standardfärg RAL 2009. Speciell korrosionsbeständig målning tillgänglig på begäran endast i standardsortimentet. |
AISI 316 ram ej målad. | ||||
| Fotavtryck | Kompatibilitet med huvudkonkurrentens fotavtryck på begäran. | / | ||||
| Installations- och driftsmiljö | För inomhus- och utomhusbruk. Omgivningstemperatur: från -20 °C till +40 °C. Upp till +55 °C tillgängligt på förfrågan. |
För inomhus- och utomhusbruk. Omgivningstemperatur: från -20 °C till +40 °C. |
För inomhus- och utomhusbruk. Omgivningstemperatur: från -20 °C till +60 °C. |
För inomhus- och utomhusbruk. Omgivningstemperatur: från -20 °C till +40 °C. |
För inomhus- och utomhusbruk. Omgivningstemperatur: från -20 °C till +40 °C. |
För inomhus- och utomhusbruk. Omgivningstemperatur: från -20 °C till +40 °C. |
| Standarder som stöds | Överensstämmelse med det europeiska direktivet. Lågspänning 2014/35/UE. Maskindirektiv 2006/42/EG. ATEX 2014/34/UE. |
|||||
| Massöverdrag | Aluminium, för vibratorer från storlek 10 till storlek 50 och storlek 100, 105, 110. Mjukt stål, för storlek 60 till storlek 91. Rostfritt stål AISI 304, för likström motovibratorer. |
Aluminium, för vibratorer från storlek 10 till storlek 50. Milt stål, för storlek 60 till storlek 91. |
AISI 304 Rostfritt stål. | Milt stål. | Aluminium. | AISI 304 rostfritt stål. |
| Lindningar | 2, 4, 6 och 8 poler tre fas asynkron motor från storlek 10 till 110. 2 poler enfas från storlek 10 till 30. Klass F isoleringsmaterial (155 °C). Vakuumimpregnerade lindningar. PTC termistor 130 °C standard från storlek 60 |
2, 4, 6 och 8 poler trefas asynkronmotor. Klass F isoleringsmaterial (155 °C). Vakuumimpregnerade lindningar. PTC termistor 130 °C standard från storlek 60. |
2, 4, 6 och 8 poler trefas asynkronmotor. Termobrytare 130 °C standard från storlek 60. |
6, 8, 10 och 12 stolpar tre fas asynkron motor. Klass F isolering material (155 °C). Vakuumimpregnerad lindningar. PTC termistor 130 °C standard från storlek 60. |
4 stolpar. Termobrytare 130°C. |
2, 4, 6 och 8 poler tre fas asynkron motor Klass F isolering material (155 °C). Vakuumimpregnerad lindningar. |
| Flänsar | Grått gjutjärn upp till storlek 80. Duktilt gjutjärn från storlek 100. | Duktilt gjutjärn. | Grått gjutjärn. | |||
| Ram | Aluminium upp till storlek 50. Duktilt gjutjärn från storlek 60. | Aluminium. | AISI 316. | |||
| Axel | Stållegering mycket motståndskraftig. | |||||
| Excentriska massor | Helt justerbar. | |||||
Certifieringar Baserat På Modell
Standard
Överensstämmelse med europeiskt direktiv – Lågspänning 2014/35/UE; Maskindirektiv 2006/42/EG; ATEX 2014/34/UE – UL 1836. UL 1004-1 – SAC22.2 NO 25. 100. 145
| KATEGORI | CERTIFIERINGAR | INTERNATIONELL STANDARD | GAS | DAMM |
|---|---|---|---|---|
| ATEX zon 21 Klass II Div.2 Temperaturvariation -20/+40 °C * |
|
EN 60079-0, EN 60079-31 | n/a | II2D Ex tb IIIC Tx Db IP66 |
|
|
IEC 60079-0, IEC 60079-31 | n/a | Ex tb IIIC Tx Db IP66 | |
|
|
UL 1004-1, UL 60079-0, UL 60079-31 CSA 22.2 100, CSA 22.2 60079-0, CSA 22.2 60079-31 |
n/a | Class II Div.2 Groups F, G T4 |
* Utökat temperaturområde upp till 55 °C tillgängligt på begäran.
MVE DC Range: II3D Ex tc IIIC T100 IP66
Tx = T100 °C upp till storlek 30 ingår;
T135 °C från storlek 40 och upp.
Spannmålsbearbetning, Rostfritt Stål, Skärm-/Siktvibrator och Flänsmonterad Drivning
Överensstämmelse med europeiskt direktiv – Lågspänning 2014/35/UE; Maskindirektiv 2006/42/EG; ATEX 2014/34/UE
| KATEGORI | CERTIFIERINGAR | INTERNATIONELL STANDARD | GAS | DAMM |
|---|---|---|---|---|
| ATEX zon 22 Temperaturvariation -20/+40 °C |
|
EN 60079-0, EN 60079-31 | n/a | II3D Ex tc IIIC T100 IP66 |
|
|
UL 1446, CSA C22.2 NO 0-10 | n/a | n/a |
Ökad säkerhet
Överensstämmelse med europeiskt direktiv – Lågspänning 2014/35/UE; Maskindirektiv 2006/42/EG; ATEX 2014/34/UE – UL 1836. UL 1004-1 – SAC22.2 NO 25. 100. 145
| KATEGORI | CERTIFIERINGAR | INTERNATIONELL STANDARD | GAS | DAMM |
|---|---|---|---|---|
| ATEX zon 1-21 Klass II Div.2 (damm) Klass I Div.2 (gas) Temperaturvariation -20/+40 °C |
|
EN 60079-0, EN 60079-7 | n/a | II2D Ex tb IIIC Tx Db IP66 |
|
|
IEC 60079-0, IEC 60079-7 | n/a | Ex tb IIIC Tx Db IP66 | |
|
|
UL 1004-1, UL 60079-0, UL 60079-7 CSA 22.2 100, CSA 22.2 60079-0, CSA 22.2 60079-7 |
n/a | Class II Div.2 Groups F, G T4 |
Tx = T100 °C upp till storlek 30 ingår;
T135 °C från storlek 40 och upp.
Explosionssäker och Skärm-/Siktvibrator
Överensstämmelse med europeiskt direktiv – Lågspänning 2014/35/UE; Maskindirektiv 2006/42/EG – ATEX 2014/34/UE – UL 1836. UL 1004-1. UL 674 – CSAC22.2 NO 25. 100. 145
| KATEGORI | CERTIFIERINGAR | INTERNATIONELL STANDARD | GAS | DAMM |
|---|---|---|---|---|
| ATEX zone 1-21 Class I Div.1 Class II Div.1 ** Temperature range -20/+60 °C |
|
EN 60079-0, EN 60079-31, EN 60079-1 | ATEX II 2G Ex db IIB T4 Gb | ATEX II 2D Ex tb IIIC T135°C Db |
|
|
IEC 60079-0, IEC 60079-31, IEC 60079-1 |
IECEx Ex db IIB T4 Gb | IECEX Ex tb IIIC T135°C Db | |
 |
UL 1004-1, UL 1004-3,UL1203;UL674, CSA C22.2 No.145, CSA C22.2 No.30-M1986. |
CLASS I Div.1 Group C, D T4 IP66 |
CLASS II Div.1 GROUP E,F,G** |
* Skärmvibrator är också tillgänglig med samma certifieringar som standarden, inte explosionssäkra serien, som nämns i det första diagrammet på denna sida.
** Snart tillgänglig.
Hur Väljer Du En Motovibrator?
Att välja rätt motorvibrator kan vara avgörande för att säkerställa effektivitet och säkerhet i din applikation. Här är några steg och överväganden att ta hänsyn till när du väljer en motorvibrator:.
1. Välj rpm och amplituden ”e” (0 – topp) som passar din applikation:
| Tillämpnings processer |
Vibration | Varv per minut | ||||||
|---|---|---|---|---|---|---|---|---|
| 50Hz | 750 | 1000 | 1500 | 3000 | 6000 | |||
| Cirkulär | Linjär | 60Hz | 900 | 1200 | 1800 | 3600 | – | |
| Transport | X | x | x | |||||
| Separation / Screening / Dimensionering |
X | x | x | x | ||||
| Positionering / Matning |
X | x | x | x | ||||
| Filterrengöring | X | x | ||||||
| Silo/tratt tömning |
X | x | ||||||
| Flytande bäddar | X | x | x | |||||
| Bin Activator | X | x | x | |||||
| Komprimering | X | x | x | |||||
| Betong konsolidering |
X | x | x | |||||
| rpm | e (mm) | |
|---|---|---|
| Min. | Max. | |
| 3600 | 0,3 | 0,6 |
| 3000 | 0,3 | 0,8 |
| 1800 | 1,2 | 2,2 |
| 1500 | 1,4 | 2,6 |
| 1200 | 2,5 | 4,0 |
| 1000 | 3,0 | 5,2 |
| 900 | 3,5 | 5,5 |
| 750 | 3,5 | 6,0 |
2. Välj en MVE från tabellerna på följande sidor och använd dess Wm i denna formel:
e = vibrationsamplitud 0-topp (mm)
n = antal vibratorer
Wm = arbetsmoment (kgcm)
Mmot = vibratorvikt (kg)
Mvm = vibrerande maskinvikt
(utan material och vibratorer)
3. Kontrollera det erhållna värdet ”e”:
- Om den liknar den som krävs (steg 1) -> är MVE-modellen korrekt.
- Om den inte liknar den som krävs (steg 1) -> upprepa processen (steg 2) med en annan MVE-modell.

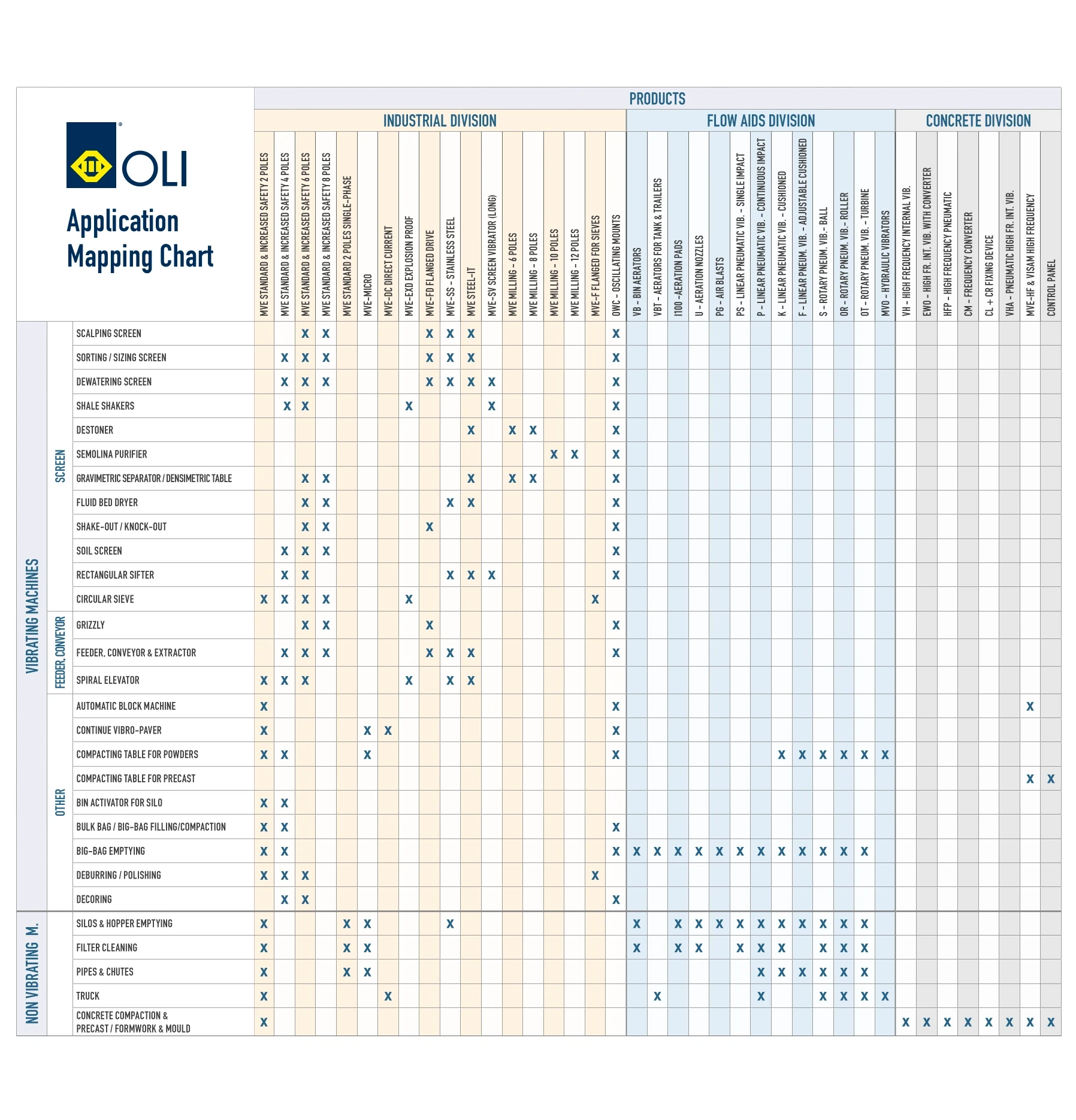

Välj rätt modell för ditt ändamål
Nedan hitta du en guide som visar vilken produkt som passar bäst till vilket ändamål.
Raderna visar typiska applikationer där vibratorer används, kolumner visar den typ av vibrator du kan använda på den specifika applikationen.
Här hittar du en PDF med alla våra modeller av motorvibratorer >>
Standard Märkspänningar
Flera spänningar finns tillgängliga för att matcha lokala elektriska specifikationer världen över både vid 50Hz och 60Hz.
Alla OLI vibratorer kan manövreras med dubbel spänning helt enkelt byte av anslutningarna inuti uttagslådan från Star till Delta eller tvärtom.
Som en generell regel har MVE med märkeffekt >4,3kW standard Deltakopplingsboxanslutning, med det enda undantaget för MVE 5000/3E-75A1. Mindre MVE:er har standard Star-kopplingsbox förbindelse. Se produktspecifikationstabellerna för att se fabriken inställning för varje modell.
Tillval Du Kan Välja
STEEL-IT
Speciellt utvecklad för livsmedelstillämpningar med en speciell beläggning som innehåller AiSi 316L rostfritt stål.
KÅPOR I ROSTFRITT STÅL
Finns med ren finish. AiSi 304 masskåpor i rostfritt stål
(på begäran) för de mest krävande tillämpningarna. Finns i storlek 91.
DELADE KÅPOR
Utvecklad för utrymmesbesparande applikationer. Finns från storlek 60 och uppåt.
FÖRLÄNGDA SKAFT
Designed for multiple vibrator application. Available on request.
VÄRMARE
Används i svår kyla.
FOTAVTRYCK
Konkurrentens fotavtryck tillgänglig på begäran.
Installation
Montering
Säkerställ korrekt montering av vibratorn med rätt vridmomentinställningar
För att korrekt montera vibratorn på basplattan samtidigt som du undviker inre spänningar och säkerställer en jämn anliggningsyta, följ dessa steg:
Kontrollera ytans planhet:
- Säkerställ att ytan där vibratorn ska monteras ligger inom den tillåtna toleransen på 0,25 mm (0,01 tum). Detta hjälper till att bibehålla enhetlig kontakt och undviker spänningar som kan orsaka skador.
Välj lämplig hårdvara:
- Använd bultar av klass 8.8.
- Använd muttrar av klass 8.0.
- Använd brickor från kategori A EN ISO 7089 / 7092.
Vridmomentinställningar:
- Hänvisa till den medföljande vridmomentinställningsgrafen för olika bultstorlekar. Se till att du använder rätt vridmomentinställningar för den specifika bultstorlek du använder.
Vibrator / Maskingränssnitt
| Skruv | Bricka | Spännmoment | |||
|---|---|---|---|---|---|
| Metrisk | Imperial | Metrisk UNI 6592 |
Imperial Platt bricka |
(Nm) | (ftlb) |
| M6 | 1/4″ | 6.4 x 12 | 1/4″ | 9 | 6,5 |
| M8 | 5/16″ | 8.4 x 16 | 5/16″ | 23 | 16,5 |
| M10 | 3/8″ | 10.5 x 20 | 3/8″ | 45 | 33 |
| M12 | 1/2″ | 13 x 24 | 1/2″ | 80 | 58 |
| M16 | 5/8″ | 17 x 30 | 5/8″ | 185 | 137 |
| M20 | 13/16″ | 21 x 37 | 13/16″ | 373 | 275 |
| M22 | 7/8″ | 23 x 39 | 7/8″ | 550 | 411 |
| M24 | 15/16″ | 25 x 44 | 15/16″ | 696 | 513 |
| M27 | 1″ | 28 x 50 | 1″ | 873 | 645 |
| M36 | 1-3/8″ | 37 x 66 | 1-3/8″ | 1864 | 1370 |
| M42 | 1 5/8” | 37 x 66 | 1 5/8” | 2850 | 2102 |
Genom att följa dessa riktlinjer säkerställer du en säker och pålitlig montering av vibratorn, vilket minskar risken för skador på grund av felaktig installation. Hänvisa alltid till den specifika vridmomentinställningsgrafen som medföljer för den mest exakta informationen.
Fästning
Slät igenom borrhål
+ Skruv
+ Platt bricka
+ Mutter och kontramutter
Tappat gängat borrhål
+ Skruv
+ Platt bricka
Ytans planhetstolerans
Anslutning av elektrisk vibrator
-
Kontrollera spänning och frekvens:
- Säkerställ att spänningen och frekvensen för strömförsörjningen stämmer överens med de som anges på vibratorns märkskylt.
-
Frekvensomvandlare:
- Om vibratorn används via en frekvensomvandlare, kör den inte under 20 Hz och inte över den angivna frekvensen.
- Upptäck vårt sortiment av Frekvensomriktare
-
Montering av strömkabel:
- För in strömkabeln genom kabelgenomföringen.
-
Inkommande ledningar:
- Använd ögletyp, förisolerade inkommande ledningar med en håldiameter som passar anslutningarna i kopplingsdosan.
- Se till att ledningarna har en lämplig tvärsnittsarea för att förhindra överhettning.
-
Anslutning av ledningar:
- Anslut ledningarna till stiften enligt anslutningsschemat.
- Dra åt anslutningarna med det angivna momentet.
-
Jordningskabel:
- Fäst jordningskabeln ordentligt på de angivna jordningsskruvarna. Denna anslutning är obligatorisk.
-
Stängning av kopplingsdosa:
- Innan du stänger kopplingsdosan, se till att packningen på locket är korrekt monterad för att behålla den angivna IP-skyddsklassen.
-
Se produktmanualer:
- För mer detaljerade instruktioner om installation av vibratorn, se produktmanualerna.
För att säkerställa en säker och pålitlig anslutning är det viktigt att dra åt muttrarna i kopplingsdosan med rätt moment. Kontrollera tabellen nedan för rätt värde.
| Åtdragningsmoment för kopplingsdosans muttrar |
||
|---|---|---|
| Skruv | Nm | ftlb |
| M4 | 2,5 | 1,84 |
| M5 | 4 | 2,95 |
| M6 | 5 | 3,69 |
| M8 | 6 | 4,43 |
| M10 | 8 | 5,9 |
Terminalanslutningar
Kontrollera kolumnetiketten ”Terminal Connection” för att veta den fabriksinställda anslutningen för varje vibrator.
Glöm inte Överbelastningsskydd
För att säkerställa säker och effektiv drift av elektriska vibratorer är det avgörande att korrekt överbelastningsskydd används. Följande instruktioner hjälper dig att installera och konfigurera överbelastningsskydd för en eller två synkroniserade vibratorer:
-
Obligatoriskt överbelastningsskydd:
- Alla elektriska vibratorer måste vara anslutna till ett lämpligt externt överbelastningsskydd.
-
Synkroniserade vibratorer:
- När två elektriska vibratorer används i synkronisering, måste var och en anslutas till ett externt överbelastningsskydd.
- Dessa överbelastningsskydd måste vara interlåsade för att säkerställa att båda vibratorerna stannar om en av dem misslyckas.
-
Typ av överbelastningsskydd:
- Använd alltid ett termomagnetiskt överbelastningsskydd med fördröjd avstängning.
- Detta skydd förhindrar att vibratoren stannar under start när strömförbrukningen är högre än den angivna driftströmmen i några sekunder.
-
Inställning av överbelastningsskydd:
- Ställ in överbelastningsskyddets avstängningsnivå till maximalt +10% av den märkta strömmen för vibratoren.
- Detta säkerställer att skyddet utlöses vid korrekt strömnivå utan att stoppa vibratoren vid tillfälliga strömspikar under start.
Hur du ändrar vibrationsintensiteten
Justerbara vikter – Typ 1
För att justera vikterna korrekt, följ dessa två tips:
- Roterar vikten enligt plattans design: Justera massan genom att rotera den från den tjockare spetsen mot den tunnare spetsen, enligt designen på plattan. Detta säkerställer att vikten är korrekt positionerad och balanserad enligt designens specifikationer.
- Rotera vikterna i motsatt riktning mot kabelgenomföringen: När du justerar massorna, rotera dem i motsatt riktning mot kabelgenomföringen. Detta hjälper till att säkra massorna ordentligt och bibehålla den avsedda balansen och stabiliteten.
Justerbara vikter – Typ 2
För att justera vikterna korrekt, följ dessa två tips:
- Sprickan i massan anger graden av justering.
- Rotera massan enligt designen på plattan: från den tjockare spetsen mot den tunna spetsen.
Justerbara vikter – Typ 3 (bladmassor)
För teknisk information om reglering av bladmassor se bruks- och underhållsmanualen.
Varning: Smörj INTE nya motorer före installation.
OLI-motorer med rullager lämnar fabriken fyllda med rätt mängd fett medan de med kullager behöver ingen smörjning.
