Lär dig mer om Nivågivare

Vill du lära dig mer om nivågivare? I denna guide ger vi en översikt över vårt sortiment av Nivåvakter och deras många användningsområden.

Vad är en Nivåvakt?

En nivåvakt (även kallad nivågivare eller nivåsensor) är en utrustning som används för att övervaka och styra nivån på vätskor, pulver eller granulat i en behållare, tank eller silo.

Nivågivare för Effektiv Nivåmätning i Silos och Behållare

Behöver du mäta materialnivån i dina silos och andra behållare? Då är du på rätt plats! Vi erbjuder ett sortiment av prisvärda nivågivare och nivåvakter som är viktiga inom en rad olika verksamheter såsom värmeverk, plastindustrin och kemisk industri. Våra instrument är anpassade för att passa de flesta applikationer och säkerställa noggrann mätning under olika förhållanden.

Kvalitet och Tillförlitlighet

Nivåmätning kan ofta vara en komplex process som kräver rätt instrument beroende på faktorer som mätområde, temperaturer och specifika krav. Därför erbjuder vi nivågivare av högsta kvalitet som garanterar pålitliga mätningar och lång livslängd.

Fördelar med Våra Nivågivare och Nivåvakter

• Lämplig för Mycket Lätta Bulkämnen och Granulära Material: Våra nivågivare fungerar effektivt även med lätta och granulära material.
• Design med Multispänning: Flexibilitet att fungera under olika spänningsförhållanden.
• Underhållsfri: Minimalt underhåll krävs, vilket sparar tid och pengar.
• Snabb Installation och Byte: Enkel och snabb installation samt byte vid behov.
• Kostnadseffektiv: Prisvärda lösningar som inte kompromissar med kvaliteten.
• Alla Kontaktdelar i Rostfritt Stål: Hög korrosionsbeständighet och hållbarhet.

Kontakta Oss

Har du frågor angående vårt sortiment av nivågivare? Vi hjälper gärna till! Kontakta oss för mer information och vägledning för att hitta rätt nivågivare som passar dina behov.

Flytande nivågivare

En flytande nivågivare är en sensor anordning som används för att mäta vätskenivån i en tank, reservoar eller annan behållare. Den fungerar genom att en flytkropp (ofta en boll eller cylinder) stiger och sjunker med vätskenivån, och denna rörelse används för att ge en indikation på hur mycket vätska som finns i behållaren. Nivågivare används ofta i industrin, inom vattenförsörjningssystem och i olika processer där noggrann kontroll av vätskenivån är viktig.

Typer av flytande nivågivare

Det finns flera olika typer av flytande nivågivare:

1. Mekaniska flytnivågivare: Enkla och pålitliga, där en flytkropp är kopplad till en mekanisk brytare. När vätskenivån ändras flyttar sig flytkroppen och utlöser brytaren, vilket stänger eller öppnar en krets.

2. Magnetiska nivågivare: Innehåller en flytkropp med en inbyggd magnet som aktiverar en sensor (t.ex. en Reed-brytare) när flytkroppen rör sig. Denna teknik används ofta i applikationer där det behövs ett elektriskt utgångssignal för nivåindikering.

3. Kontinuerliga nivågivare: Använder en flytmekanism som kan ge en kontinuerlig avläsning av vätskenivån. Flytkroppen är kopplad till en sensor som skickar en signal baserad på flytkroppens position, vilket gör det möjligt att mäta vätskenivån i realtid.

Användningsområden

Flytande nivågivare används i:

• Vatten- och avloppssystem för att övervaka vattennivån i tankar och pumpar.
• Kemiska processer för att kontrollera vätskemängden i olika blandningar.
• Industriella processer där vätskenivån behöver kontrolleras automatiskt för att undvika överfyllning eller driftstopp.

Fördelar

• Enkelhet: Robust och lätt att installera.
• Tillförlitlighet: Ger noggranna mätningar utan att påverkas av vätskans egenskaper.

Vibrerande Gaffelgivare

En vibrerande nivågivare är en typ av sensor som används för att mäta och övervaka nivåer av material, antingen vätskor eller fasta ämnen, i en behållare eller tank. Den fungerar genom att använda en vibrerande stav eller gaffel som sätts i rörelse av en piezoelektrisk oscillator. När materialet (vätska eller pulver) når sensorns placering, dämpas eller ändras vibrationen, vilket signalerar att nivån har uppnåtts.

Vanliga tillämpningar av gaffelgivare :

1. Vätskenivåmätning: Vibrerande nivågivare används ofta för att upptäcka vätskenivåer i tankar och behållare inom processindustrier som kemi, olja och gas, samt inom vattenhantering.
2. Mätning av fasta material: Dessa sensorer används också för att mäta nivån av fasta material, såsom pulver, spannmål, och pellets i silor eller andra lagringsenheter.

Fördelar:

• Kan användas i både vätskor och fasta material.
• Kräver minimal underhållning.
• Påverkas inte av förändringar i densitet, temperatur eller tryck.

Nackdelar:

• Kan vara känslig för beläggning eller avlagringar, vilket kan påverka noggrannheten.

Vibrerande nivågivare är ofta en enkel och tillförlitlig lösning för att säkerställa att processer fungerar smidigt utan att tankar överfylls eller töms oväntat.

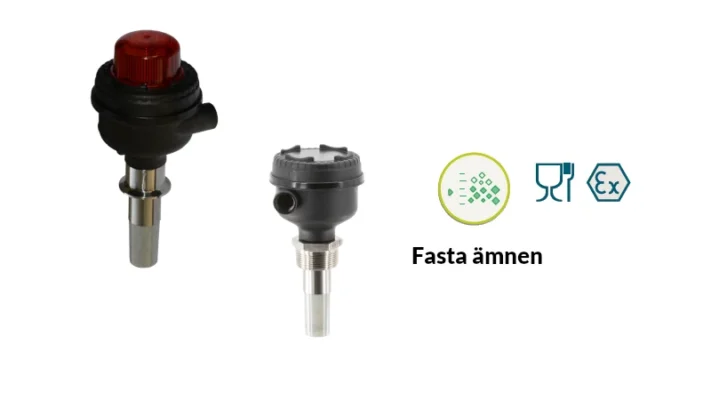

Kapacitiv Nivågivare

En kapacitiv nivågivare är en sensor som används för att mäta nivån av ett material, vanligtvis vätskor eller fasta ämnen, genom att detektera förändringar i kapacitansen. Den utnyttjar principen att kapacitansen mellan två elektroder förändras beroende på vilken typ av material som finns mellan dem.

Här är en översikt över hur en kapacitiv nivågivare fungerar:

Princip:

• När sensorn placeras i närheten av ett material, skapas ett elektriskt fält mellan elektroderna i sensorn.
• Kapacitansen påverkas av dielektricitetskonstanten hos materialet som finns mellan elektroderna.
• Eftersom olika material (vätskor, fasta ämnen, gaser) har olika dielektriska egenskaper, kan givaren känna av förändringen och omvandla den till en elektrisk signal.

Användningsområden:

• Vätskenivåmätning: Vanligt för mätning av nivåer i tankar eller behållare med vätskor som vatten, olja, kemikalier.
• Fast material: Används också för att mäta nivån på fasta material som pulver, granulat eller spannmål i silor eller behållare.
• Kontaktlös mätning: Kapacitiva givare kan placeras utan att vara i direkt kontakt med materialet, vilket gör dem lämpliga för hygieniska eller farliga miljöer.

Fördelar:

• Kan mäta genom väggar på icke-metalliska behållare.
• Flexibel och användbar för många olika material.
• Tål hårda förhållanden som höga temperaturer och tryck.

Nackdelar:

• Känsligheten kan påverkas av temperatur och fuktighet.
• Kräver ofta kalibrering beroende på materialets egenskaper.

Kapacitiva nivågivare är vanliga i industriella applikationer där exakt och pålitlig nivåmätning krävs.

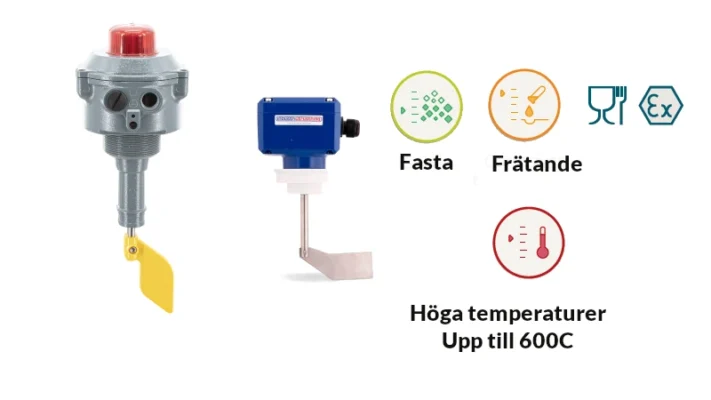

Roterande Paddelvakt

En roterande paddelvakt är en pålitlig nivåvakt som används i silos, behållare och bunkrar för att övervaka nivåer av pulver eller granulat. Den fungerar enkelt: en liten paddel snurrar inne i behållaren. När materialet når paddeln stoppas rotationen, vilket skickar en signal att nivån är uppnådd. När materialet sjunker återupptas rotationen och signalen ändras tillbaka.

Så fungerar den

• Normal drift: Paddeln roterar fritt.
• När material täcker paddeln: Rotation stoppas → en signal skickas till styrsystemet.
• När nivån sjunker: Paddeln snurrar igen → signalen återställs.

Fördelar

• Passar både pulver och granulat.
• Enkel och robust konstruktion.
• Justerbar känslighet.
• Finns i versioner för höga temperaturer och ATEX-godkända miljöer.

Vanliga användningsområden

• Spannmål, foder, plastgranulat, cement, kalk, och liknande bulkvaror.
• Säkerhetskontroll för att undvika överfyllning eller driftstopp.

Tekniska fakta i korthet

• Matningsspänning: 12–230 V (beroende på modell).
• Skyddsklass: IP65.
• Paddelhastighet: ca 1 rpm.
• Material: rostfritt stål (paddel/axel), plast eller aluminium (bussning).

Membran nivågivare – Enkel och pålitlig nivåövervakning

En membran-nivågivare känner av materialnivåer (pulver eller granulat) i silos och behållare med hjälp av en flexibel membran som trycks in när material når upp till den. När membranet trycks ändras materialtrycket mot en mikrobrytare – vilket skapar en tydlig signal när rätt nivå är uppnådd.

Så fungerar det i praktiken:

1. Membranet exponeras för material i behållaren.

2. När nivå nås, trycks membranet in.

3. Mikrobrytaren aktiveras och skickar signal till styrsystem.

4. När nivån sjunker återgår membranet och signalen ändras tillbaka.

Fördelar med membran-nivågivare

• Mycket robust och mekaniskt enkel konstruktion – få delar att slitas ut.

• Fungerar med allt från mjukt pulver till grovt granulat.

• Reglerbar känslighet via fjäderinställning.

• Finns i ATEX-versioner och temperaturtåliga utföranden (ex. MN03: –20 °C till +80 °C)

Typiska användningsområden

• Siloövervakning för spannmål, plastpellets, cement, foder med mera.

• Dosering och lagring där punktnivåer måste övervakas.

• Applikationer med dammiga, grova eller finpulvriga material.

Pendel-nivågivare – robust och enkel nivåkontroll

En pendel-nivågivare (t.ex. CAMLogic ILP3) används för att känna av nivån av pulver eller granulat i silos och behållare. Så här fungerar den:

1. En pendel, fäst i toppen av behållaren, hänger fritt neråt.

2. När materialets nivå når pendeln, trycks den åt sidan och utlöser en signal via en mikrobrytare.

3. När nivån sjunker bort, återgår pendeln till vertikalt läge och signalen återställs.

Fördelar med pendel-nivågivare:

• Mycket robust och mekaniskt enkel – få rörliga delar.

• Kräver ingen extern strömförsörjning – signalen genereras mekaniskt.

• Lätta att installera och använda, även i dammiga eller explosiva miljöer.

• Vanligt inom material som mjöl, foder, plastgranulat, cement m.m.

Tekniska höjdpunkter (typisk specifikation):

• Material: Aluminiumhölje, robust konstruktion.

• Installation: Gänga G ¾″ (BSPP) för montering.

• Driftförhållanden: Klarar −20 °C till +70 °C, IP65-klassat.

• Kontakt: Mikrobrytare (SPDT) klarar 10 A vid 250 V AC.
