Guide: Skillnaden Mellan Gängtyper (G, R, Pt Och M)

Posted on by Marcus
Översikt av olika gängtyper för ventiler och kopplingar – G-gänga, R-gänga, PT-gänga och Metrisk gänga
14
aug

Att välja rätt gängtyp är avgörande för att dina kopplingar och ventiler ska fungera som de ska. Fel gänga kan orsaka läckage, driftstörningar eller helt enkelt göra att delarna inte passar ihop. Här får du en enkel översikt som guidar dig rätt bland de vanligaste gängorna i industrin:

I denna guide får du en snabb och tydlig genomgång av de vanligaste gängstandarderna inom industri och pneumatik – inklusive:

  • G-gänga (Parallel BSPP), DIN EN ISO 228
  • R-gänga (Tapered BSPT), DIN EN 10226 (DIN 2999)
  • PT-gänga (Japansk konisk gänga)
  • M-gänga (Metrisk standardgänga), DIN ISO 261

Du får också veta hur de skiljer sig åt i form, tätning och användningsområde – så att du enkelt kan identifiera vad du behöver.

Snabbjämförelse:

Gängtyp Form Tätning sker via Användning
G Rak O-ring Luft
R Konisk PTFE-tätningsmedel Tryckluft
PT Konisk PTFE-tätningsmedel Japanska system
M Rak O-ring Mekanisk montering, skruvförband

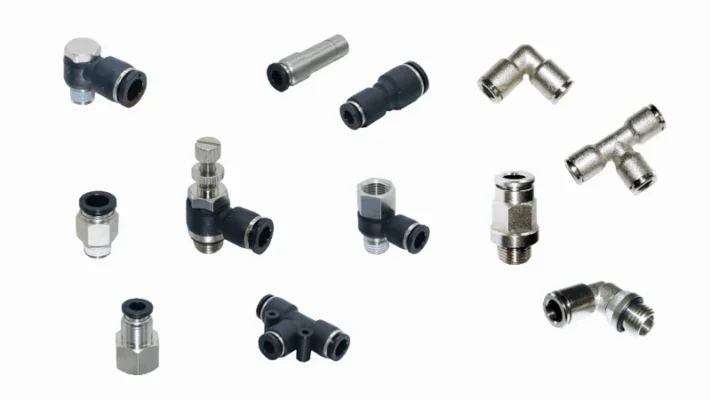

Instickskopplingar för tryckluft – rak och vinklad modell i mässing och plast

G-gänga (DIN EN ISO 228) – Parallel/ cylindrisk

G-gänga, även kallad BSPP (British Standard Pipe Parallel), är en rak (parallell) gänga som används för att ansluta rör, kopplingar och ventiler i vätske- och luftsystem. Den är mycket vanlig i Europa och tätar inte i själva gängan – istället sker tätning mot en plan yta med O-ring eller tätbricka.

G-gänga (DIN EN ISO 228)

Kortfattat om G-gänga:

  • Rak/cylindrisk gänga med 55° vinkel

  • Tätar mot plan yta med bricka eller O-ring

  • Vanlig i tryckluft, vatten och andra vätskesystem

  • Används ofta tillsammans med instickskopplingar

  • Förekommer i storlekar som G1/8″, G1/4″, G3/8″, G1/2″

Gammal vs ny benämning:

I Sverige kallades gängorna tidigare R/KR. Idag används istället:

  • G = rak (tidigare R)

  • R/Rc/Rp = konisk (tidigare KR)

Det är bra att känna till om du arbetar med äldre dokumentation eller reservdelar.

DIN ISO 228 – Parallel/ cylindrisk:

Betekning Utvändigt Mått Invändigt Mått
G1/8 9,73 mm 8,80 mm
G1/4 13,16 mm 11,80 mm
G3/8 16,66 mm 15,25 mm
G1/2 20,95 mm 19,00 mm
G-gänga (DIN EN ISO 228)

R-gänga (Tapered BSPT), DIN EN 10226 (DIN 2999)

R-gänga är en konisk gänga enligt europeisk standard DIN EN 10226 (tidigare DIN 2999). Den används ofta för att täta rör och kopplingar i tryckluft och vätskesystem. Gängan är inte rak, utan smalnar av – vilket gör att tätning sker direkt i gängorna när de dras åt.

Koniska R- och PT-gängor – BSPT och japansk standard för trycklufts- och vätskesystem

Kort om R-gänga:

  • Konisk (avsmalnande) gänga med 55° – tätar genom att gängorna pressas samman

  • Kräver gängtejp eller gängpasta för att bli helt tät

  • Vanlig i tryckluft, vatten, gas och hydraulik

  • Kallas också BSPT (British Standard Pipe Taper)

  • Exempel: R1/8″, R1/4″, R3/8″, R1/2″

Vad är PT-gänga?

PT-gänga är den japanska motsvarigheten till R-gänga. Den är också konisk och tätar på samma sätt – men följer JIS (Japanese Industrial Standard).

Kort sagt: PT ≈ R-gänga – men toleranserna kan skilja något. De passar ofta ihop, men inte alltid 100 % tätt i känsliga applikationer.

DIN EN 10226 (DIN 2999) – Konisk:

Betekning Utvändigt Mått Invändigt Mått
R1/8 9,73 mm 8,80 mm
R1/4 13,16 mm 11,80 mm
R3/8 16,66 mm 15,25 mm
R1/2 20,95 mm 19,00 mm
Koniska R- och PT-gängor – BSPT och japansk standard för trycklufts- och vätskesystem

M-gänga (DIN ISO 261) – Metrisk standardgänga

Metrisk gänga är den vanligaste gängtypen i världen – och följer standarden DIN ISO 261. Den används i allt från maskinkomponenter till bultar, skruvar, kopplingar och industriella fästen.

Det som utmärker metrisk gänga är att den anges i millimeter (mm) och har en rak (parallell) profil med 60° gängvinkel.

G-gänga (DIN EN ISO 228)

Så känner du igen en metrisk gänga:

  • Märks med M följt av ytterdiametern:
    Exempel: M5, M6, M7

  • Rak/cylindrisk gänga – tätar inte av sig själv

  • Används oftast för mekanisk montering, inte vätsketätning

  • Kräver tätning (t.ex. O-ring) om den ska användas i trycksatta system

Metric DIN ISO 261 – Parallel:

Betekning Utvändigt Mått
M5 5,0 mm
M6 6,0 mm
M7 7,0 mm
